Инструкция по самостоятельной установке и настройке спутниковой тарелки на Триколор ТВ и НТВ+

1.Местоположение спутниковой антенны.

Для начала надо определиться со сторонами света. В Москве солнце находится на юге в 13.30 по летнему времени и в 12.30 - по зимнему.Этот способ довольно точен, но пользоваться им можно лишь в солнечную погоду. В пасмурную же погоду можно воспользоваться обычным магнитным компасом . Жаль, что около железобетонной стены он сильно врёт, отвлекаясь на железо арматуры... Учитывайте это  Спутник EUTELSAT W4 находится именно на юге (примерно).

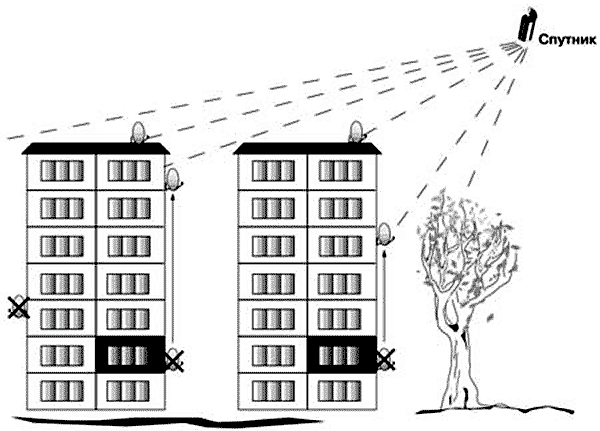

 итак, со сторонами света определились. Теперь надо определяться с видимостью спутника.

Главное, понять, что если воспользоваться неким телескопом, то вы сможете увидеть спутник визуально и ничто этому не помешает. Даже стёкла и листва. Проще всего, конечно, ставить "тарелку" на крышу. Учтите только, что оттуда её могут тривиально украсть. К тому же её нежелательно крепить к штангам коллективных антенн. Владельцам коллективных антенн это сильно не понравится и они могут её аккуратно снять и унести, как боевой трофей. Трубы газовых дымоходов тоже плохо подходят для крепления прямо к ним. Вполне приемлемы стены лифтовых шахт.

Если окна вашей квартиры выходят на юг, то помните, что спутниковые "тарелки" нельзя ставить под козырьком крыши - весь сигнал "съест" козырек. Снег и лёд падающий с крыши, как минимум сдвинет антенну и приём просто прекратится. Оптимальным местом крепления спутниковой тарелки (на южной стороне) является внешняя сторона балкона или лоджии. В коттедже можно установить "тарелку" на хорошо растянутую мачту, где "тарелка" будет висеть не шелохнувшись.

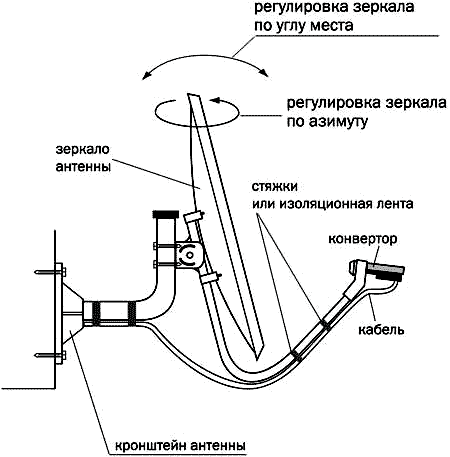

2. Монтаж спутниковой антенны.

• Соберите спутниковую тарелку согласно инструкции по эксплуатации.
• Закрепите кронштейн спутниковой антенны. Крепежные элементы тарелки (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится спутниковая антенна.
• Установите конвертор спутниковой антенны в держателе разъемом вниз так, чтобы атмосферная влага не попадала внутрь конвертора спутниковой тарелки.
• Присоедините кабель к конвертору спутниковой тарелки при помощи F-разъёма*.

• Прикрепите кабель к дуге конвертородержателя тарелки пластиковыми стяжками или изоляционной лентой.

• Загерметизируйте F-разъемное соединение по всей длине 2 слоями изоляционной ленты и равномерно

нанесите на изоляционную ленту слой силиконового герметика.

• Установите спутниковую антенну на кронштейн. Затяните регулировочные гайки так, чтобы была возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
• Прикрепите кабель к кронштейну спутниковой антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1 м, также закрепив его на кронштейне.

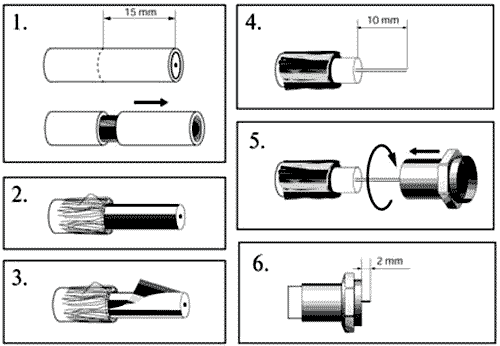

3. Монтажа телевизионных F-разъемов.

• Снять верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку.
• Расположить экранирующую оплетку вдоль кабеля.
• Аккуратно расположить фольгу вдоль экранирующей оплетки
• Снять слой внутренней изоляции на 10 мм.
• Накрутить разъем до упора.
• "Откусить" центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм.

4. Самостоятельная настройка спутниковой антенны.

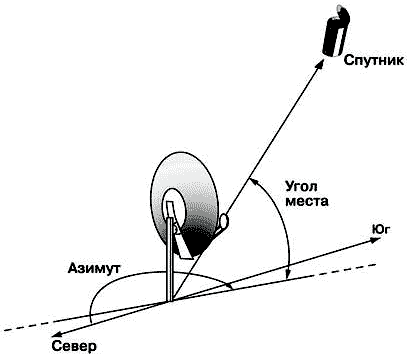

• Примерно выставьте азимут и угол места спутниковой антенны, ориентируясь на данные для ближайшего к Вам города, приведенные в таблице. Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, так как угол наклона офсетной антенны зависит от её конструкции, а в проекте НТВ-Плюс используются антенны нескольких производителей.
• В соответствии с инструкцией по эксплуатации цифрового спутникового приемника подключите к нему кабель, идущий от конвертора. Разделку F-разъёма производите по методике, приведённой выше.
• Подключите цифровой ресивер к телевизору согласно инструкции по эксплуатации ресивера и включите его.
• Цифровой спутниковый ресивер Триколор ТВ купленный у нас заранее запрограммирован на каналы «Триколор». Выберите из списка каналов ресивера какой-либо "открытый" канал (например, ТНТ).
• Медленно, меленькими толчками, перемещая зеркало спутниковой тарелки в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, добейтесь появления телевизионной картинки на экране Вашего телевизора. Причём, после поворота на 1 градус необходимо подождать 3-5 секнд, чтобы сигнал дошёл от антенны до телевизора.

• Активируйте в меню Вашего спутникового ресивера пункт «Уровень принимаемого сигнала». Добейтесь максимального значения уровня принимаемого сигнала путем плавного перемещения зеркала антенны в вертикальной и/или горизонтальной плоскостях. Следует помнить, что уровень сигнала сильно зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

•  Вставьте карточку «НТВ-Плюс» или Триколор ТВ в цифровой спутниковый ресивер как написано в инструкции по эксплуатации.
